Druppelplastictechnologie is het gebruik van thermoplastische polymeermaterialen met variabele toestandskenmerken, dat wil zeggen dat ze onder bepaalde omstandigheden een stroperige stroming hebben en bij kamertemperatuur in vaste toestand kunnen worden hersteld, en het gebruik van geschikte methoden en speciaal gereedschap inkjet, in zijn kleverige stroomstaat volgens de vereisten van de vorm van het ontwerp, en toen vast gemaakt bij kamertemperatuur. Het druppelplasticproces wordt veel gebruikt in een verscheidenheid aan naamplaatjes van handelsmerken, kaarten, dagelijkse hardwareproducten, herdenkingsinsignes voor reizen, voortreffelijke ambachten en decoratie van boekomslagen voor senioren. STEP-bedieningsbesturing is gebaseerd op numerieke besturingsverwerkingstechnologie, het handmatige doseerproces van het plastic druppelproces wordt gewijzigd in de automatische doseermachine, waardoor de efficiëntie van de productie aanzienlijk wordt verbeterd.
Trefwoorden: laat plastic vallen; Genezen van gieten; Verspanen met numerieke besturing; STAP; Motorische controle; Servo-systeem
De druppelaar heeft een ontwerp van het portaaltype, dat voornamelijk bestaat uit bed, bedienings- en besturingssysteem, X / Y / Z drie-assig bewegingssysteem (servosysteem drijft kogelomloopspindel aan), voedingsmodule en doseermodule.
Figuur 1. Druppelvormmachine
Bedienings- en controlesysteem biedt voornamelijk G-code kaartverwerking, bewegingstrajectplanning, doseerklep plastic druppelprocesbesturing, HMI handheld aanraakbediening en knopbesturing grafische verwerkingsstroom.
Het AC-servosysteem van het X / Y / Z-bewegingssysteem met drie assen ontvangt de commando-informatie van het besturingssysteem en wordt na vermogensversterking en vormverwerking omgezet in de lineaire verplaatsingsbeweging van de uitvoerende delen van de druppelvormmachine. De prestaties zijn direct van invloed op de technische indicatoren zoals de precisie en snelheid van de druppelvormmachine. Het is vereist om goede snelle responsprestaties te hebben en het digitale commandosignaal dat door de controller wordt afgegeven nauwkeurig en gevoelig te volgen. En kan de instructies van de bovenste controller getrouw uitvoeren, de dynamische volgende kenmerken en statische volgnauwkeurigheid van het systeem verbeteren.
De druppelvormmachine vertrouwt op het X / Y / Z-bewegingssysteem met drie assen om de doseernaald van PVC-pasta te bereiken naar de gespecificeerde positie van de plastic druppelvorm, en regelt de hoeveelheid dosering door de tijd van extrusiehars en de snelheid van naaldbeweging, om een bepaald het uitdelen effect te bereiken.
Het relevante bedrijfsproces is als volgt:
Figuur 2 Startproces van druppelvormmachine
STEP bediening druppelvormmachine systeem bestaat voornamelijk uit motion controller, servo driver, servomotor, HMI, uitbreiding IO, etc.
De systeemtopologie is als volgt:

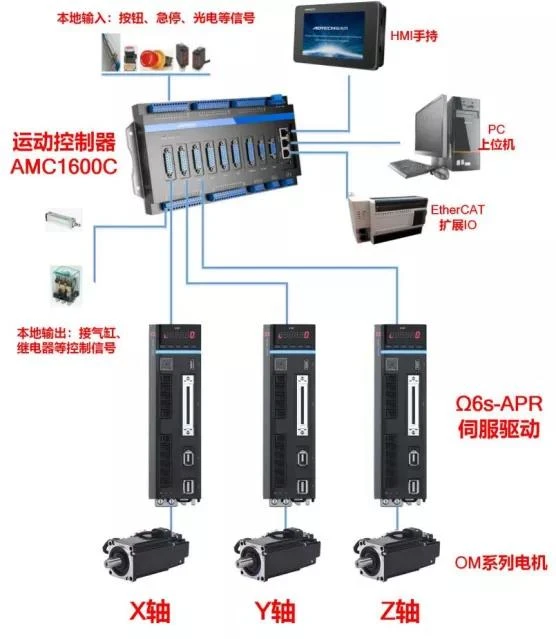

AFB. 3 STAP Topologie van druppelplastisch schema van bedieningsregeling
De besturingskern van dit schema bestaat uit de AMC1600-bewegingscontroller en het Sigriner Ω6s-APR-serie pulse AC-servosysteem. Dit schema ondersteunt G-code track mapping-verwerking, ondersteunt het 18-weggeefklep-drop-plasticproces en 36 processen van externe knoppen regelen snelle schakelverwerking.
De systeemconfiguratielijst wordt weergegeven in tabel 1:
Tabel 1 Systeemconfiguratie
STEP bediening controle plastic machine programma applicatie voordelen zijn als volgt:
(1) Meer doseerventielbesturing, ondersteunt maximaal 18 doseerventielen, om de multi-formulefunctie te voltooien, de maximale ondersteuning van 36 groepen productverwerking.
(2) Voeg de bovenste computer toe om parameters van netwerkapparaten online in te stellen en bestanden te uploaden of downloaden, en ondersteun de bovenste computer om bedrijfsgegevens van apparaten te verzamelen.
Figuur 4 Foutopsporingsinterface van de bovenste computer
(3) Ondersteuning van handmatige touchscreen-aanpassing en volledige knopbediening, verwerking van G-code en parameters ondersteunen U-schijfimport en -export. Maximaliseer het gemak van het debuggen door de operator.
Afbeelding 5 HMI-besturingsinterface
(4) Ondersteuning voor grotere parsing-cache, een enkel verwerkingsbestand met maximaal 30.000 regels G-code-instructie. (5) Krachtige acceleratie- en snelheidscurveplanning van CNC zorgt voor een snelle en stabiele werking van de apparatuur, waardoor de efficiëntie met 8 procent -10 procent wordt verbeterd in vergelijking met traditionele modellen.
Figuur 6 CNC-snelheidsplanning
(6) Na langdurige testen en samenvatting, past Sigriner een set servosysteemparameters aan die overeenkomen met het kunststofgietproces. De nieuw ontwikkelde automatische instelfunctie van de Ω6s-ARR-servoserie bespaart 90 procent tijd voor het opsporen van fouten in apparatuur. Resultaten verwerken zoals weergegeven in onderstaande figuur, om aan de ideale vraag van de klant te voldoen.
AFB. 7 Druppelkunststofverwerking AFB. 8 Afgewerkte producten
Schema samenvatting:
STEP-bedieningsbesturing Ω6-serie AC-servosysteem en AMC1600C motion controller-producten zijn geserialiseerde producten die gezamenlijk zijn ontwikkeld door het STEP Group Central Research Institute en het Singalina-team. De producten worden veel gebruikt bij algemene industriële gelegenheden. Naast het toepassingseffect van de door de klant gedeelde druppelmachine-oplossing, zijn ook in de industriële robot, graveermachine, lasersnijden, verpakking en andere gebieden een goed toepassingseffect en consistente gebruikerslof geweest.
Het kan gebruikers met succes helpen bij het oplossen van veel problemen met complexe oplossingen en hoge onderhoudskosten, wat de hoge prestaties en hoge betrouwbaarheid van STEP-producten weerspiegelt, en is de waardepresentatie van STEP's aandringen op innovatiegedreven en hoogwaardige ontwikkeling. Met motion control als kern, integreert STEP Motion Control Division gerelateerde interface-apparatuur en biedt het algemene automatiseringsbesturingsoplossingen om te voldoen aan de behoeften van klanten in verschillende industriesegmenten om de kwaliteit te verbeteren, de productiecapaciteit uit te breiden en de kosten te verlagen.
